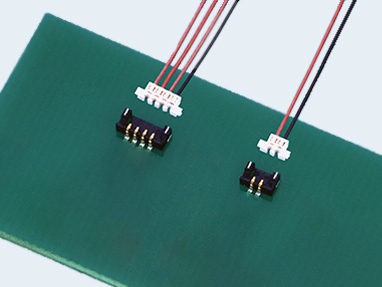

ID-Multi(Top Entry Type)
板对线 ID 方法连接器（顶部插入式）
RoHS对应品
特征
1. 嵌合高度为1.2mm、间距0.8mm、小型、低背式的线对板压接连接器。
2. 通过独特的接点形状，即使是小型连接器，也能支持多极。
3. 接点为2点接触构造，具有抗振动、抗摔冲击能力的构造，可实现较高的接触可靠性。
4. 电缆接线采用压接方式，形成前后双压接槽，具有良好的电缆保持力和接触可靠性。
5. 插座和插头的嵌合是从顶部插入连接器的顶部插入嵌合，考虑到作业性，电线抽出是横向的。
6. 插座和插头的嵌合为模锁机构，具有插拔时的点击感，同时可提供良好的嵌合保持力。
7. 插头支持自动贴装，采用载带方式进行供应。
8. 原产国：日本、中国
2. 通过独特的接点形状，即使是小型连接器，也能支持多极。
3. 接点为2点接触构造，具有抗振动、抗摔冲击能力的构造，可实现较高的接触可靠性。
4. 电缆接线采用压接方式，形成前后双压接槽，具有良好的电缆保持力和接触可靠性。
5. 插座和插头的嵌合是从顶部插入连接器的顶部插入嵌合，考虑到作业性，电线抽出是横向的。
6. 插座和插头的嵌合为模锁机构，具有插拔时的点击感，同时可提供良好的嵌合保持力。
7. 插头支持自动贴装，采用载带方式进行供应。
8. 原产国：日本、中国
规格
- 间距
- 0.8mm
- 极数
- 2,3,4
- 接线方法
- 圧接
- 适用电线
- AWG32
- 嵌合高度
- 0.9mm
- 贴装方法
- SMT
- 贴装方向
- 垂直
- 额定电压电流
- AC/DC 30V 1A
- 接触电阻
- 初期20mΩ以下
- 绝缘电阻
- DC 250V 100MΩ以上
- 耐电压
- AC 250V (1分钟)
- 使用温度范围
- -25℃～+80℃
材质･表面处理
- 板端外壳
- 热塑性树脂
- 板端触点
- 铜合金 镀金
- 压具
- 铜合金 镀锡
- 线端外壳
- 热塑性树脂
- 线端端子
- 铜合金 镀金
用途
智能手机、平板电脑、PC、可穿戴设备、移动设备、家电
